Realizacja: przewiert HDD 90 m PE63 + PE40 w Wodzisławiu Śląskim
Realizacja przewiertu sterowanego HDD
BORMA wykonała w Wodzisławiu Śląskim przewiert sterowany HDD o długości 90 m dla infrastruktury masztu telekomunikacyjnego. W jednym przejściu zainstalowano dwie rury osłonowe PE63 i PE40.
Zakres realizacji przewiertu HDD
Zadanie obejmowało wykonanie przewiertu sterowanego o długości 90 m oraz przeprowadzenie dwóch rur osłonowych PE63 i PE40 w jednej trasie dla infrastruktury związanej z masztem telekomunikacyjnym.
- wykonanie wykopu startowego i odbiorczego,
- ustawienie wiertnicy HDD na przygotowanym stanowisku,
- wykonanie przewiertu pilotowego na odcinku 90 m,
- rozwiercenie otworu do wymiaru odpowiedniego dla wiązki rur,
- przygotowanie rur PE63 i PE40 do wciągnięcia,
- wciągnięcie obu rur w jednej trasie przewiertu.
Zasadę wykonywania takiego przejścia szerzej opisujemy w poradniku na czym polega przewiert sterowany.
Prześlij lokalizację, długość planowanej trasy oraz informacje o liczbie i średnicy rur.
PE63 i PE40 w jednym przewiercie HDD
W tej inwestycji w jednej trasie przewiertu przeprowadzono dwie rury osłonowe o różnych średnicach: PE63 i PE40. Zgodnie z założeniami zadania jedna z nich była przeznaczona dla infrastruktury zasilającej, a druga dla instalacji teletechnicznej związanej z masztem.
Takie rozwiązanie pozwala wykonać dwa niezależne ciągi instalacyjne w ramach jednego przejścia bezwykopowego, jeżeli pozwalają na to parametry projektu i warunki konkretnej inwestycji.
Jak wyglądała realizacja w Wodzisławiu Śląskim?
- Przygotowanie stanowiska
Wykonano punkty robocze i ustawiono wiertnicę Vermeer D10x15 wraz ze sprzętem pomocniczym.
- Przewiert pilotowy
Wykonano sterowane przejście na odcinku 90 m pomiędzy punktem startowym i odbiorczym.
- Rozwiercanie i przygotowanie rur
Otwór przygotowano do przeprowadzenia dwóch rur osłonowych PE63 i PE40 w jednej trasie.
- Wciągnięcie rur

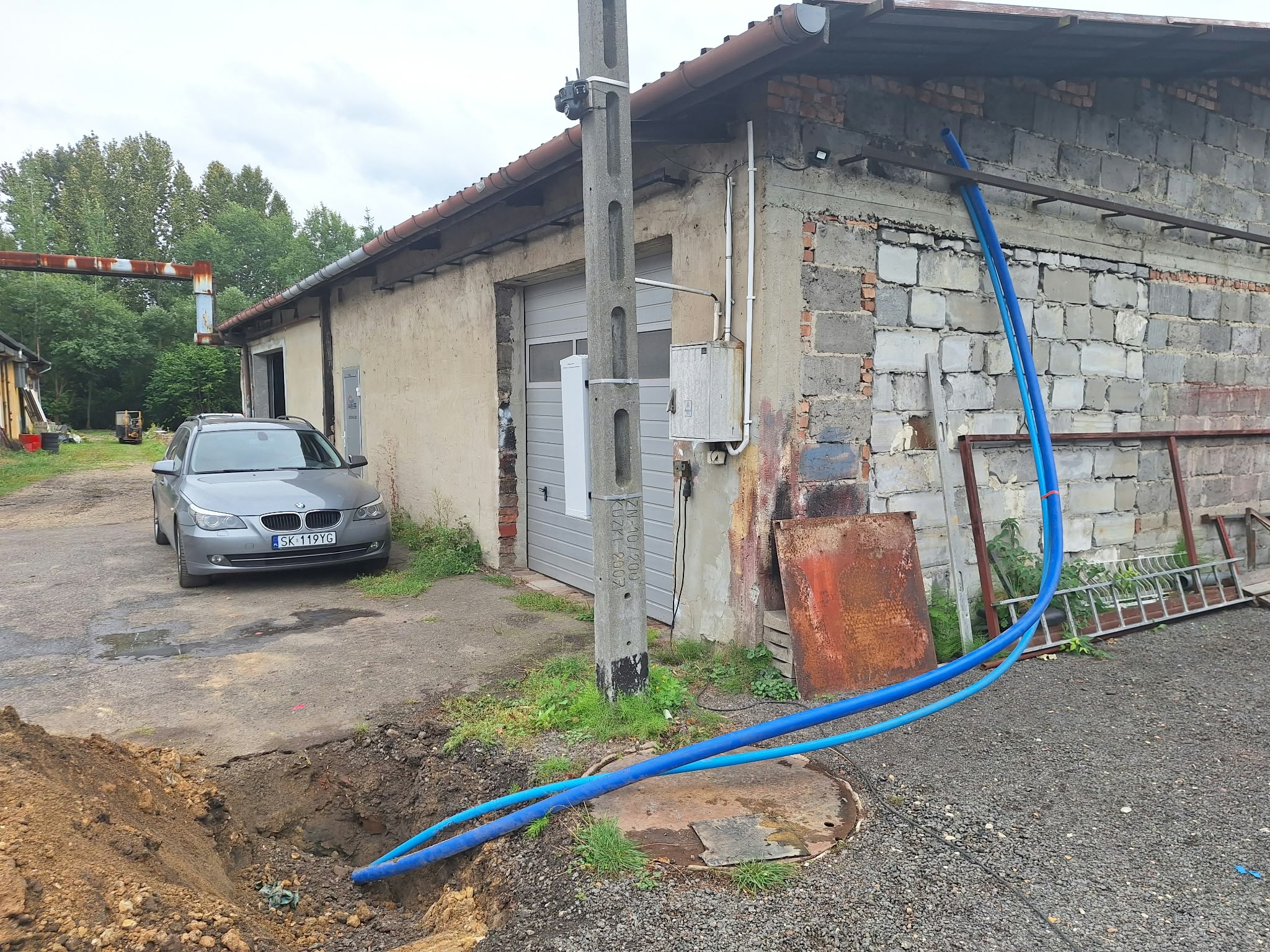

Rury PE63 i PE40 wciągnięto w jednym ciągu przez przygotowany otwór.
Przy podobnych zadaniach istotna jest dostępna przestrzeń dla sprzętu i punktów roboczych. Szerzej opisujemy to w materiale jak przygotować teren do wykonania przewiertu sterowanego.
Efekt realizacji
Na odcinku 90 m wykonano przewiert sterowany HDD i przeprowadzono dwie rury osłonowe PE63 i PE40 w jednej trasie.
Zastosowanie technologii bezwykopowej pozwoliło ograniczyć ingerencję w istniejące zagospodarowanie terenu i uniknąć wykonywania otwartego wykopu na całej długości przejścia.
Parametry realizacji: 90 m przewiertu HDD, PE63 + PE40, Wodzisław Śląski, województwo śląskie.
Praca na terenie z istniejącą zabudową

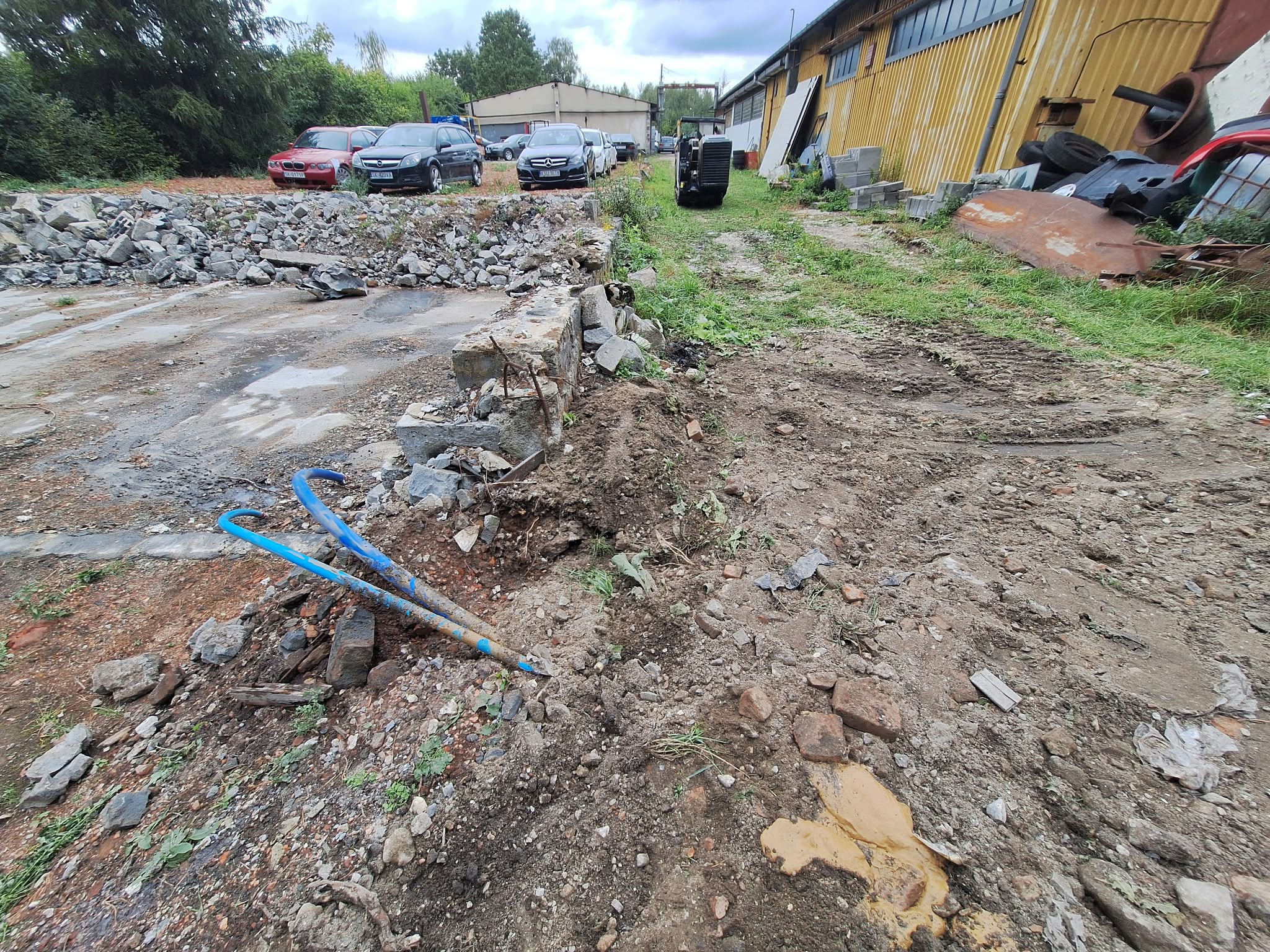

Prace prowadzono na terenie gospodarczo-warsztatowym z istniejącymi budynkami, utwardzeniami oraz ograniczoną przestrzenią do ustawienia i przemieszczania sprzętu.

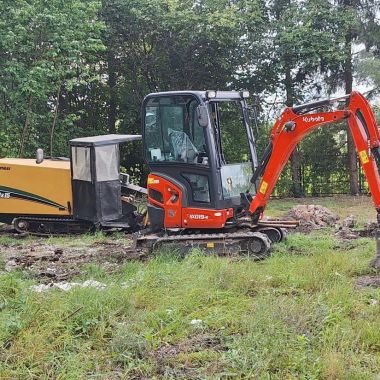

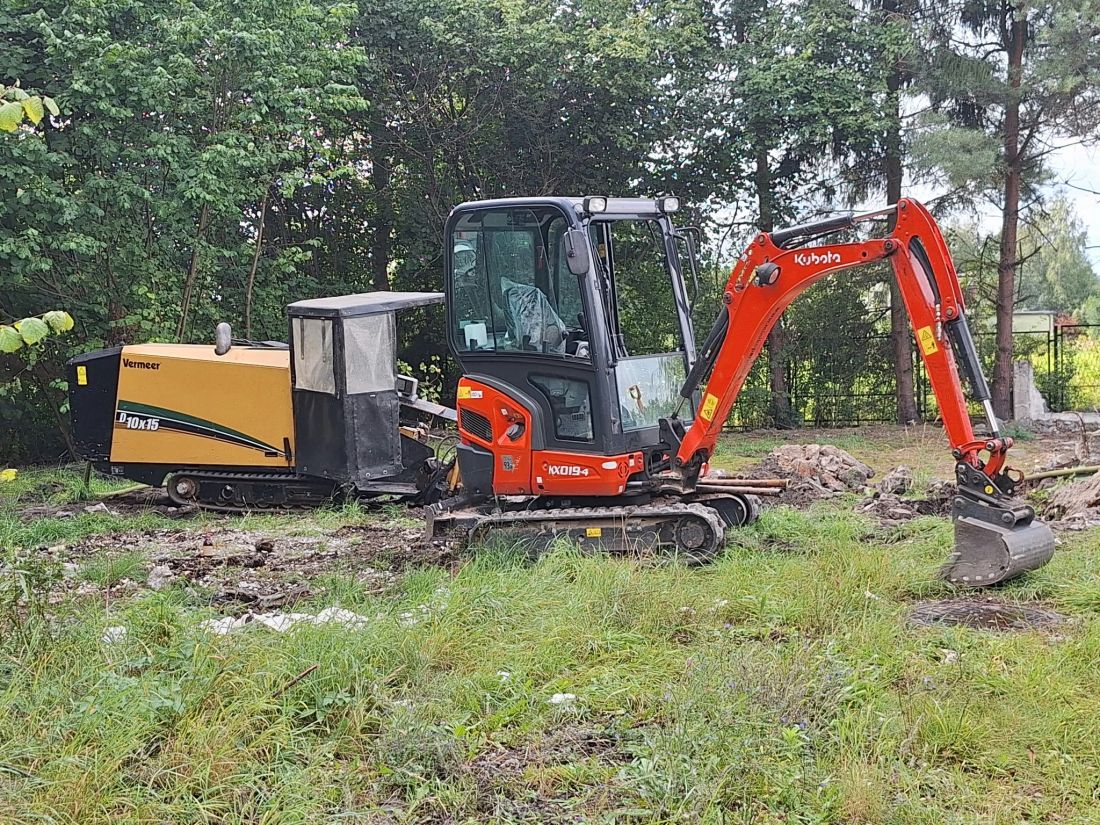

Wykorzystano wiertnicę Vermeer D10x15 oraz mini-koparkę Kubota KX019-4. Dobór takiego sprzętu wynikał z ograniczonych warunków przestrzennych i konieczności prowadzenia robót pomiędzy istniejącymi elementami zagospodarowania.
Przewiert sterowany dla infrastruktury telekomunikacyjnej
Realizacja w Wodzisławiu Śląskim pokazuje zastosowanie HDD do prowadzenia dwóch rur osłonowych w jednej trasie na terenie z istniejącą zabudową.
Przebieg przejścia, punkty startowe i odbiorcze oraz sposób prowadzenia przewiertu powinny wynikać z warunków konkretnej inwestycji. Więcej o tych zależnościach opisujemy w poradniku jak wygląda proces projektowania trasy przewiertu sterowanego.
Najczęstsze pytania o podobne realizacje HDD
Czy w jednym przewiercie HDD można przeprowadzić rury o różnych średnicach?
Tak, jeżeli pozwalają na to parametry projektu i warunki wykonania. W tej realizacji na odcinku 90 m przeprowadzono razem rury PE63 i PE40.
Czy HDD można wykorzystać przy infrastrukturze telekomunikacyjnej?
Tak. Realizacja w Wodzisławiu Śląskim obejmowała wykonanie przewiertu dla dwóch rur osłonowych związanych z infrastrukturą masztu telekomunikacyjnego.
Czy przewiert można wykonać na terenie z istniejącą zabudową?
Możliwość wykonania zależy od dostępnej przestrzeni, przebiegu trasy i warunków konkretnego zadania. W Wodzisławiu Śląskim prace prowadzono na terenie gospodarczo-warsztatowym z istniejącymi budynkami i ograniczoną przestrzenią roboczą.
