Realizacja przecisku dla przyłącza kanalizacyjnego Rusinowice

Wykonanie przecisku rurą stalową DN250 pod przyłącze kanalizacyjne obsługujące działki budowlane w miejscowości Rusinowice (gmina Koszęcin, powiat lubliniecki, województwo śląskie). Realizacja wymagała przeprowadzenia kolektora kanalizacyjnego pod drogą i zagospodarowanym terenem – bez rozkopu nawierzchni i bez wstrzymywania ruchu.

Przecisk Rusinowice – zakres prac

Zakres robót obejmował pełen cykl prac bezwykopowych:

• wytyczenie trasy przecisku i lokalizacja istniejącej infrastruktury podziemnej,

• wykonanie głębokiej komory startowej zabezpieczonej szalunkiem skrzyniowym (boksami rozporowymi),

• odwodnienie wykopu pompą zatapialną,

• ustawienie agregatu zasilającego (kompresor Atlas Copco) oraz osprzętu wiertniczego,

• wykonanie przecisku rurą stalową DN250 pod przeszkodą terenową,

• montaż rury stalowej jako rury przewodowej lub osłonowej dla kolektora kanalizacyjnego,

• zasypanie i uporządkowanie terenu po zakończeniu prac.

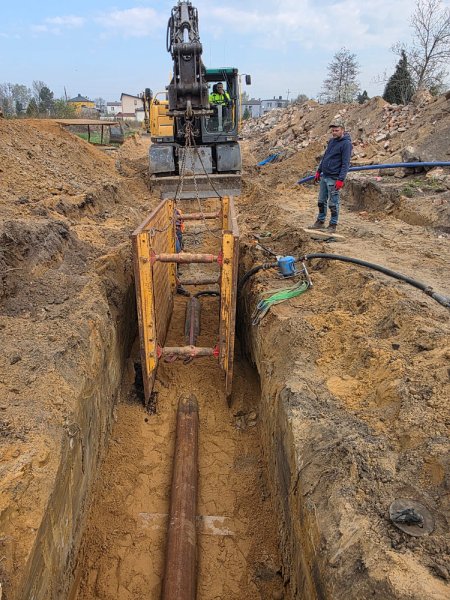

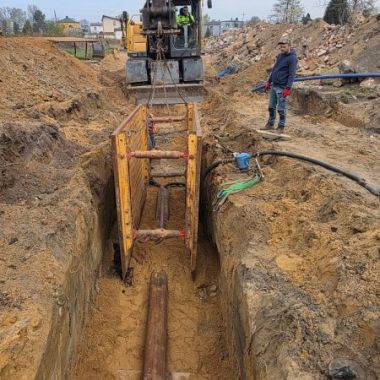

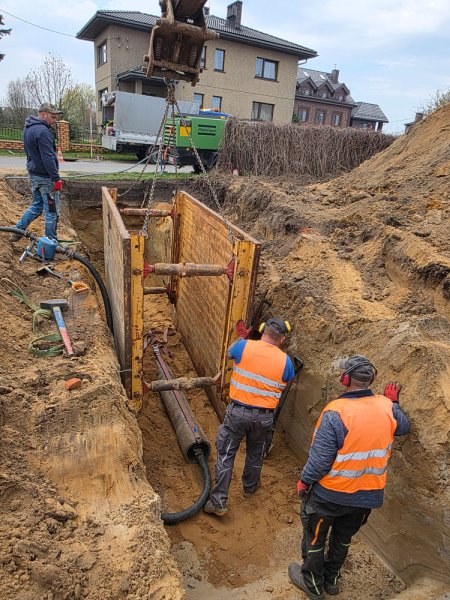

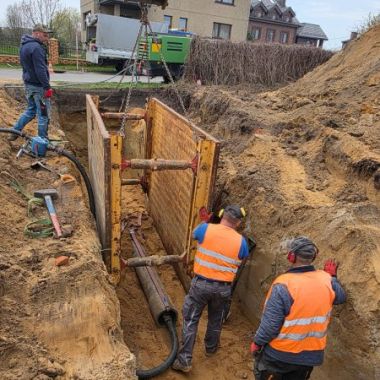

Na zdjęciach z realizacji widoczny jest pełen zestaw BHP – kamizelki odblaskowe, słuchawki wygłuszające (praca w hałasie agregatu i osprzętu pneumatycznego), zabezpieczenie wykopu szalunkiem skrzyniowym. To standard przy pracy w wykopach głębokich, wymagany przez przepisy BHP dla wykopów o głębokości powyżej 1 metra.

Przyłącze kanalizacyjne bezwykopowo Rusinowice

Przecisk rurą stalową jest technologią preferowaną przy przyłączach kanalizacyjnych w kilku typowych scenariuszach:

Przejście pod drogą publiczną. Wykop otwarty pod drogą wymaga decyzji zarządcy drogi, wstrzymania lub ograniczenia ruchu, odtworzenia nawierzchni zgodnie z warunkami technicznymi (często w pełnej konstrukcji warstwowej) oraz gwarancji na odtworzenie. Przecisk pod drogą pozwala tego uniknąć – ruch pozostaje otwarty, a nawierzchnia nienaruszona.

Przyłącze grupowe dla działek budowlanych. W przypadku uzbrajania terenów inwestycyjnych (jak w Rusinowicach) jeden przecisk DN250 może obsłużyć kilka działek, co jest znacznie bardziej ekonomiczne niż wykonywanie wykopów otwartych dla każdego przyłącza z osobna.

Głębokie posadowienie kolektora. Kanalizacja grawitacyjna wymaga zachowania spadków – często oznacza to posadowienie rury głębiej, niż wynikałoby to z samej strefy przemarzania. Przecisk stalowy pozwala osadzić kolektor na wymaganej głębokości bez potrzeby szerokiego rozkopu i kosztownego zabezpieczenia ścian wykopu na całej długości.

Przecisk rurą stalową DN250 – specyfika technologii

Rura stalowa DN250 (średnica nominalna 250 mm) to typowy wymiar dla przecisków pod przyłącza kanalizacyjne obsługujące kilka punktów odbioru lub dla kolektorów o umiarkowanym przepływie. W tej technologii:

• rura stalowa jest wprowadzana w grunt metodą wciskania hydraulicznego z komory startowej,

• wewnątrz rury stalowej prowadzony jest rdzeń roboczy (kolektor PVC, PE lub kamionka) – rura stalowa pełni wówczas funkcję rury osłonowej,

• alternatywnie, przy odpowiedniej klasie rury stalowej, może ona pełnić funkcję rury przewodowej na stałe.

Zaletą rury stalowej nad rurami tworzywowymi przy przeciskach jest wysoka wytrzymałość na siły osiowe występujące podczas wprowadzania rury w grunt oraz odporność na obciążenia mechaniczne po zabudowie.

Przecisk pod drogą Rusinowice – ochrona nawierzchni

Wykonanie przyłącza kanalizacyjnego metodą bezwykopową dla działek budowlanych w Rusinowicach miało jeszcze jeden kluczowy aspekt: ochronę nawierzchni drogi dojazdowej. Koszt odtworzenia nawierzchni asfaltowej po wykopie otwartym (konstrukcja drogi, podbudowa, warstwa ścieralna, geometria spadków, oznakowanie) często przewyższa koszt samego przecisku. Do tego dochodzą:

• utrudnienia w ruchu i koszty oznakowania tymczasowego,

• konieczność uzyskania pozwolenia na zajęcie pasa drogowego,

• ryzyko reklamacji odtworzenia po jednym-dwóch sezonach zimowych (osiadanie wypełnienia wykopu pod nawierzchnią).

Przecisk eliminuje te wszystkie ryzyka. Komory startowa i odbiorcza zlokalizowane są poza pasem drogowym, a sama rura przechodzi kilka metrów pod nawierzchnią – bez jej naruszenia.

Technologia bezwykopowa – jak przebiega przecisk stalowy

1. Wykonanie komory startowej – głęboki wykop zabezpieczony szalunkiem skrzyniowym, o wymiarach dostosowanych do długości odcinków rury stalowej oraz siłownika hydraulicznego.

1. Wykonanie komory odbiorczej – wykop docelowy po drugiej stronie przeszkody.

2. Ustawienie siłownika hydraulicznego – montaż zestawu do wciskania rury w komorze startowej, osadzenie płyty oporowej.

3. Wciskanie rury stalowej – kolejne odcinki rury łączone są spoinami obwodowymi i wciskane w grunt siłownikami hydraulicznymi.

4. Usunięcie urobku – w zależności od technologii: wypłukiwanie, wybieranie mechaniczne lub usuwanie świdrem ślimakowym wewnątrz rury.

5. Montaż rdzenia roboczego (jeśli rura stalowa jest osłoną) – wprowadzenie kolektora tworzywowego lub kamionki do wnętrza rury osłonowej.

6. Zasypanie komór i uporządkowanie terenu.

Przeciski bezwykopowe powiat lubliniecki – doświadczenie BORMA

Realizacja w Rusinowicach to kolejny projekt BORMA Technologie Bezwykopowe na terenie powiatu lublinieckiego. Firma specjalizuje się w przeciskach pod przyłącza kanalizacyjne, wodociągowe, gazowe, elektroenergetyczne i teletechniczne, obsługując zarówno inwestycje indywidualne, jak i uzbrajanie terenów pod zabudowę.

Przy tego typu realizacjach kluczowe są:

• prawidłowa ocena warunków gruntowych i doboru metody (przecisk stalowy, przewiert sterowany, przecisk pneumatyczny),

• poprawne zabezpieczenie wykopów zgodnie z przepisami BHP,

• lokalizacja istniejącego uzbrojenia przed rozpoczęciem prac,

• współpraca z zarządcą drogi i właścicielami nieruchomości.

FAQ

Czym różni się przecisk stalowy od przewiertu sterowanego (HDD)?

Przecisk stalowy polega na wciskaniu rury stalowej w grunt siłownikami hydraulicznymi po linii prostej. Przewiert sterowany (HDD) wykonywany jest głowicą wiertniczą po łuku, z możliwością omijania przeszkód. Przecisk stalowy sprawdza się przy krótszych odcinkach i tam, gdzie wymagana jest wysoka dokładność trajektorii – np. pod drogą publiczną.

Czy rura stalowa DN250 może służyć jako finalny kolektor kanalizacyjny?

Tak, przy odpowiedniej klasie stali i zabezpieczeniu antykorozyjnym. Częściej jednak rura stalowa pełni funkcję rury osłonowej, a wewnątrz prowadzony jest kolektor z PVC, PE lub kamionki – co jest standardem dla kanalizacji grawitacyjnej.

Czy przecisk pod drogą wymaga zgody zarządcy drogi?

Tak. Nawet przy technologii bezwykopowej konieczne jest uzgodnienie z zarządcą drogi (gminnym, powiatowym, wojewódzkim lub GDDKiA – w zależności od kategorii drogi) oraz uzyskanie decyzji na lokalizację urządzenia obcego w pasie drogowym.

Czy jedno przyłącze może obsłużyć kilka działek budowlanych?

Tak. Przy uzbrajaniu terenów inwestycyjnych typowym rozwiązaniem jest wykonanie jednego przecisku pod drogą dojazdową dla wspólnego kolektora, od którego odchodzą krótsze przyłącza do poszczególnych działek – już w wykopach otwartych na terenie prywatnym.
