Realizacja przewiertu sterowanego dla gazociągu Lubliniec

Wykonanie przewiertów sterowanych (HDD) pod gazociąg średniego ciśnienia w Lublińcu (województwo śląskie) na ulicy św. Anny, w bezpośrednim sąsiedztwie zabytkowego drewnianego kościoła pw. św. Anny, w pasie drogowym z czynnym ruchem kołowym i pieszym. Realizacja prowadzona była w warunkach ścisłego centrum miasta, z koniecznością ochrony zabytku, drzewostanu i istniejącej infrastruktury podziemnej.

Przewiert Lubliniec ul. św. Anny – zakres prac

Zakres robót obejmował kompleksowe wykonanie przewiertów sterowanych pod gazociąg ŚC:

• uzgodnienia z gestorem sieci gazowej (Polska Spółka Gazownictwa) oraz zarządcą drogi,
• geodezyjne wytyczenie trasy z lokalizacją punktów wejścia i wyjścia,
• ręczne odkrywki kontrolne lokalizujące istniejące uzbrojenie podziemne (gaz, woda, kanalizacja, kable energetyczne i teletechniczne),
• wykonanie wykopów startowego i odbiorczego w pasie zieleni z dala od korzeni drzew chronionych,
• ustawienie wiertnicy HDD z systemem lokalizacji DigiTrak FSD,
• przewiert pilotowy głowicą sterowaną z bieżącą kontrolą trajektorii (głębokość, pochylenie, kierunek),
• rozwiercanie otworu do średnicy umożliwiającej wprowadzenie rury stalowej dla gazociągu ŚC,
• wciągnięcie rury przewodowej zgodnej z wymaganiami PSG,
• przejścia w komorach wykopowych i przygotowanie do połączeń z istniejącą siecią,
• zasypanie wykopów, zagęszczenie warstwowe, odtworzenie kostki brukowej i nawierzchni trawiastej.

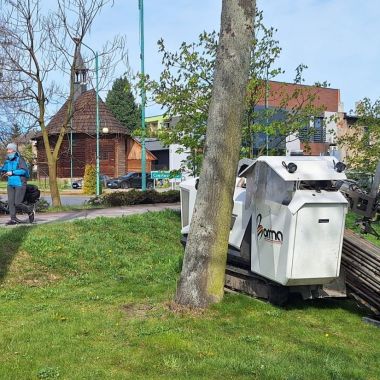

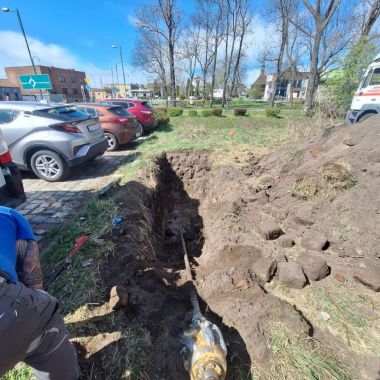

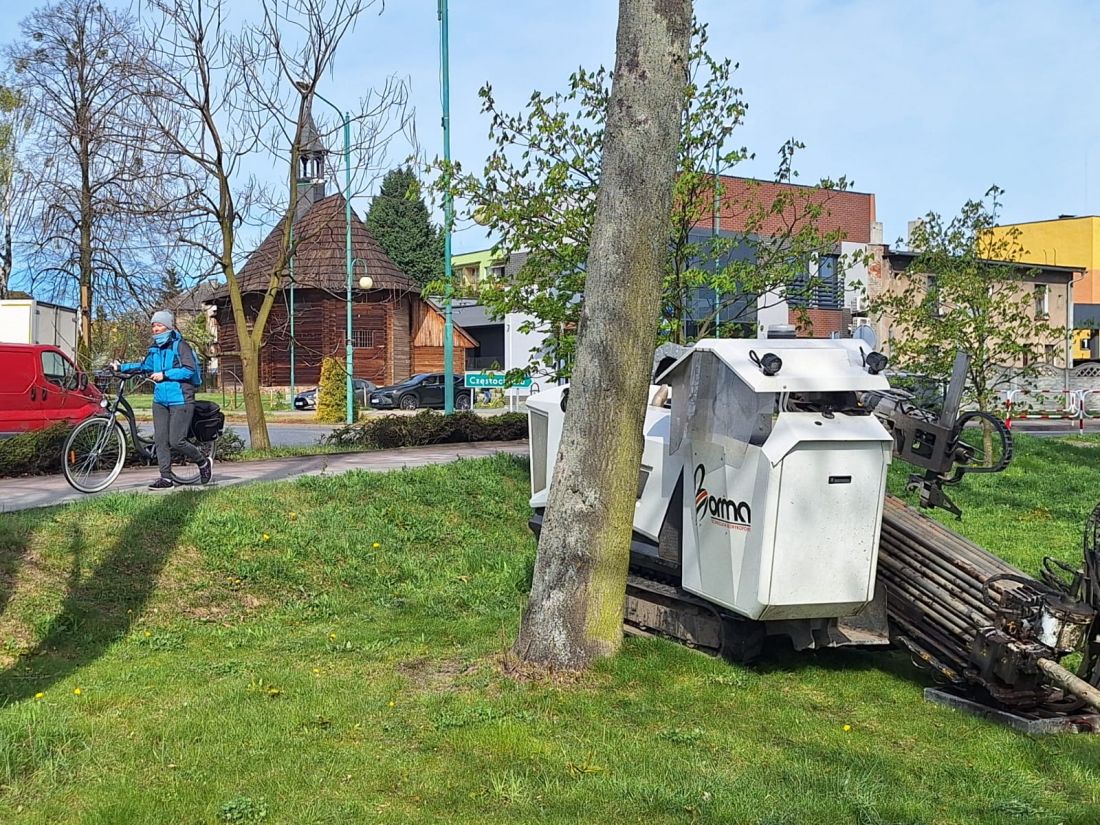

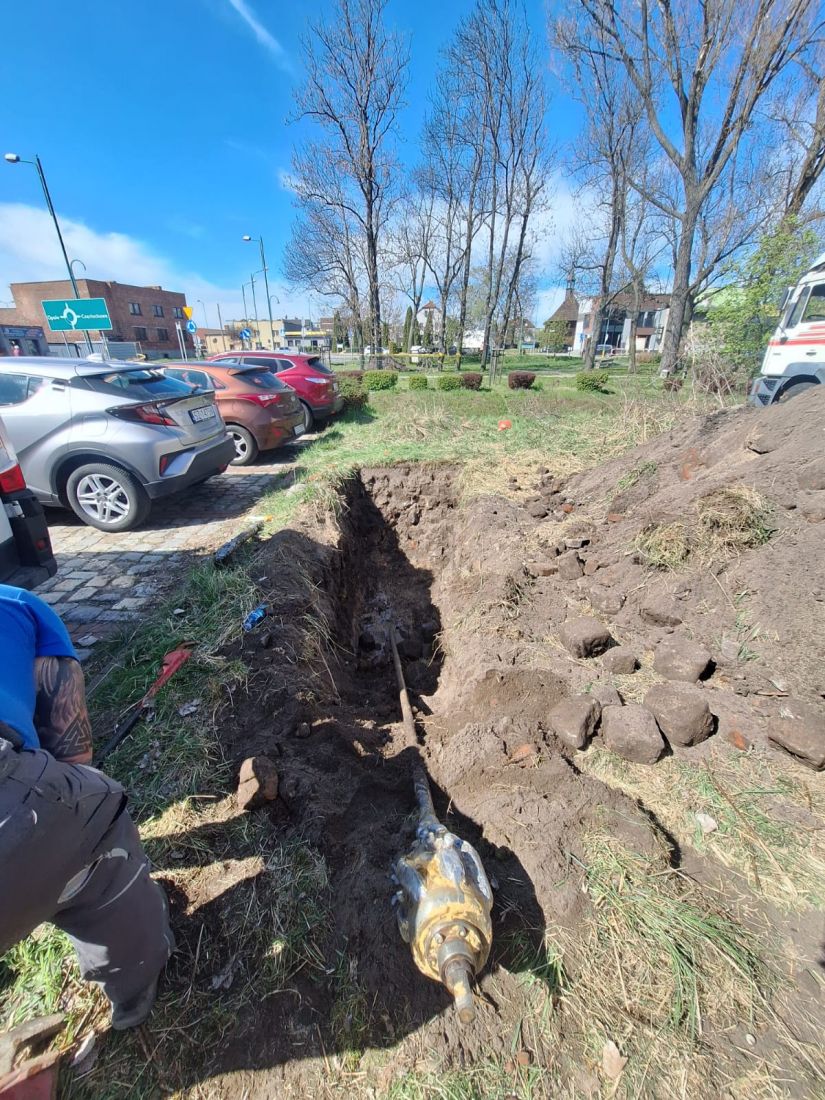

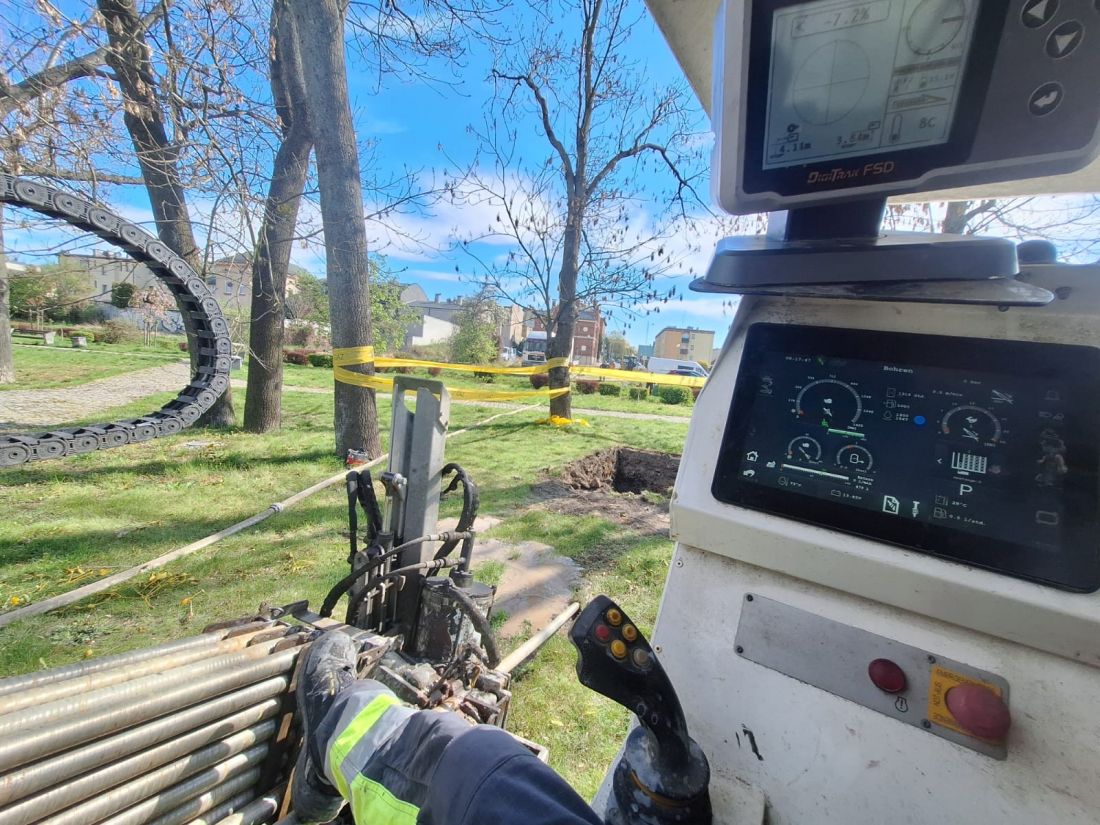

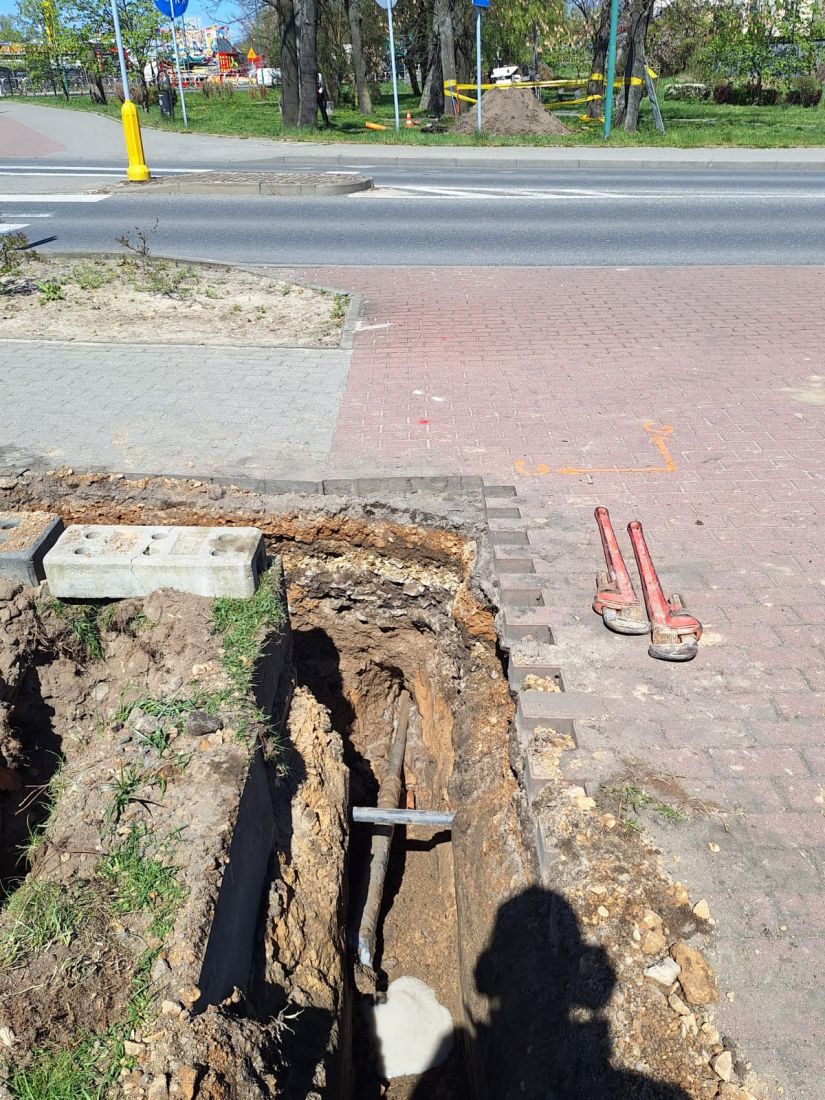

Na zdjęciach widoczna jest wiertnica BORMA w pasie zieleni, głowica pilotowa wyciągana w wykopie odbiorczym, oznaczenie geodezyjne przebiegu gazu na chodniku oraz kabinowy panel sterowania z systemem nawigacyjnym DigiTrak FSD pokazującym parametry przewiertu na bieżąco.

Gazociąg średniego ciśnienia bezwykopowo – Lubliniec

Gazociągi średniego ciśnienia (ŚC) pracują pod ciśnieniem od 10 kPa do 0,5 MPa i stanowią szkielet sieci dystrybucyjnej gazu ziemnego w miastach i większych miejscowościach. Wykonanie nowego odcinka gazociągu w warunkach miejskich rządzi się specyficznymi wymogami.

Wymagania PSG. Polska Spółka Gazownictwa narzuca standardy materiałowe, sposób montażu, klasę spawów, wymogi szczelności i zabezpieczenia katodowego. Rury stalowe muszą posiadać izolację fabryczną odporną na obciążenia podczas wciągania przez otwór wiertniczy.

Bezpieczeństwo prac. Wykonanie gazociągu w pobliżu istniejących sieci, budynków i ciągów komunikacyjnych wymaga ścisłego przestrzegania procedur BHP i bezpieczeństwa pożarowego. Wszystkie prace przy rurze pod ciśnieniem prowadzą uprawnieni gazownicy.

Minimalna ingerencja w teren. W centrum miasta, takim jak okolice ul. św. Anny w Lublińcu, wykop otwarty oznaczałby zamknięcie ulicy, demontaż chodnika, naruszenie zieleni miejskiej. Przewiert sterowany pozwala wykonać gazociąg w sposób praktycznie niezauważalny dla otoczenia.

Ochrona zabytków i drzewostanu. Bezpośrednie sąsiedztwo zabytkowego drewnianego kościoła pw. św. Anny (jednego z cenniejszych obiektów drewnianej architektury sakralnej regionu, ujętego w Szlaku Architektury Drewnianej województwa śląskiego) wymagało zachowania bezpiecznej odległości od fundamentów i systemu korzeniowego okolicznych drzew. HDD prowadzony kilka metrów pod powierzchnią terenu spełnia te wymogi w sposób, którego nie zapewniłby wykop otwarty.

Przewiert sterowany w centrum miasta – specyfika realizacji

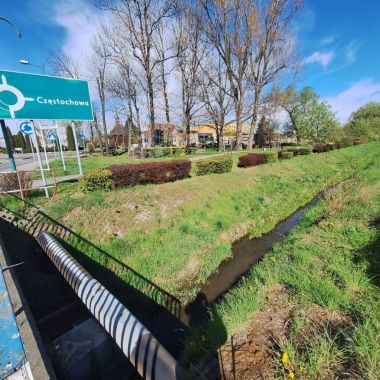

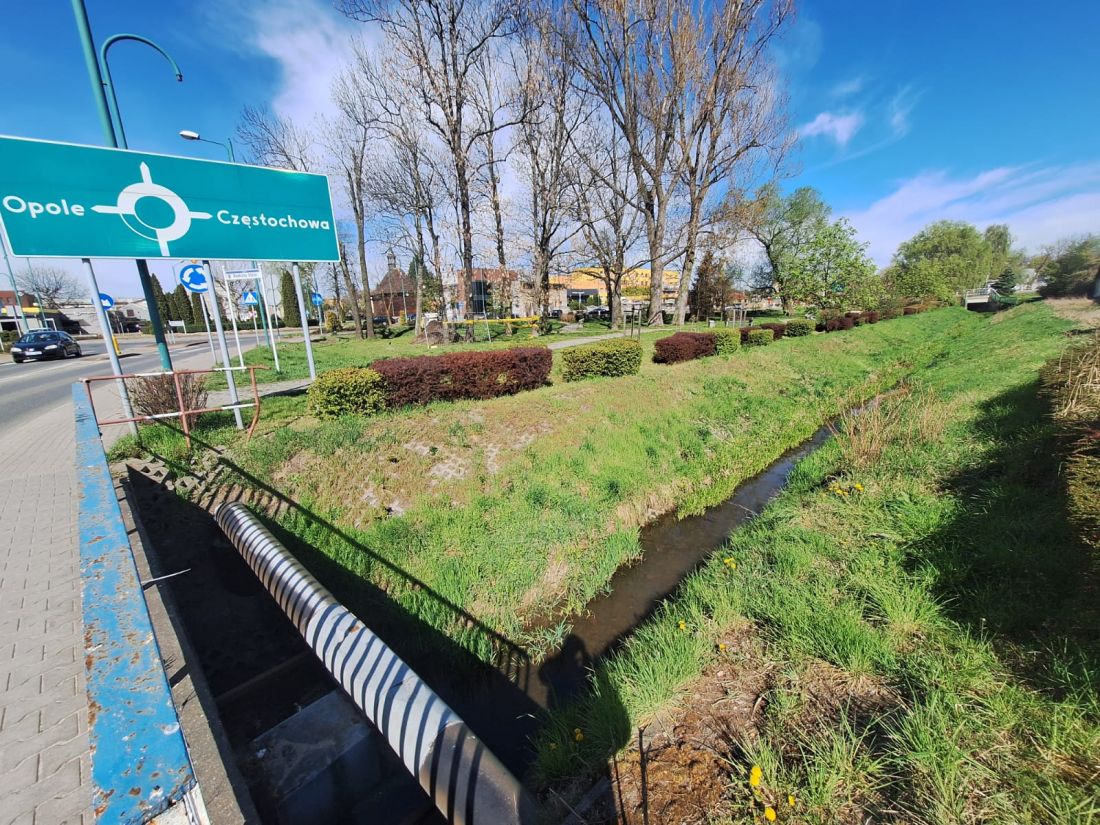

Praca w centrum Lublińca, w bezpośredniej okolicy ruchliwego ronda (na zdjęciach widoczne znaki drogowe "Opole / Częstochowa" wskazujące główny węzeł komunikacyjny w mieście), wymagała dodatkowych zabezpieczeń.

Organizacja ruchu. Pas drogowy ul. św. Anny pozostawał czynny przez większość czasu prac. Wykop startowy zlokalizowany został w pasie zieleni, a sam przewiert przebiegał kilka metrów pod jezdnią i chodnikiem, bez ingerencji w nawierzchnię.

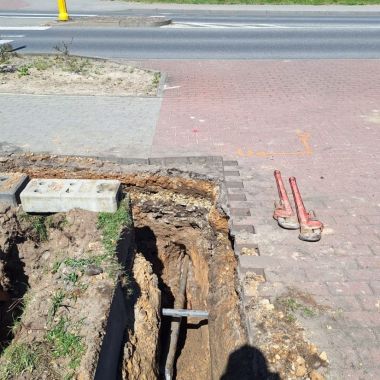

Lokalizacja uzbrojenia. Pod chodnikiem widoczne są pomarańczowe oznaczenia geodezyjne wskazujące przebieg istniejącego gazociągu i innych mediów. W centrum Lublińca pod jednym metrem chodnika biegnie zwykle 3–5 różnych sieci, co wymaga precyzyjnego prowadzenia trajektorii nowego przewiertu między nimi.

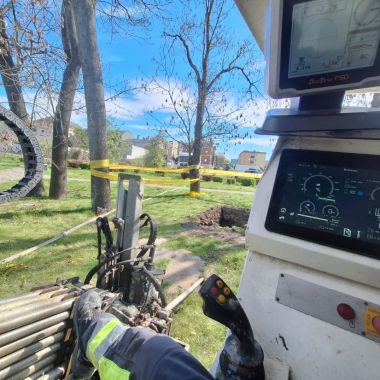

System lokalizacji DigiTrak. Trajektoria głowicy pilotowej monitorowana jest na bieżąco przez system DigiTrak FSD, nadajnik wbudowany w głowicę przekazuje dane o głębokości, pochyleniu, kierunku obrotu i położeniu względem osi. Operator wiertnicy widzi te parametry w czasie rzeczywistym (na piątym zdjęciu wartości: głębokość 4,1 m, długość 3,84 m, spadek -1,2%) i koryguje trajektorię w razie potrzeby.

Ciasna przestrzeń robocza. Wiertnica musi się zmieścić w pasie zieleni, między drzewami i istniejącą infrastrukturą. Maszyny BORMA dobierane są pod kątem wymiarów placu, kompaktowe gąsienicowe wiertnice klasy średniej pozwalają pracować w terenie miejskim bez naruszania zieleni i nawierzchni.

Wykonawca gazociągów – wymogi i uprawnienia

Wykonywanie gazociągów to działalność regulowana, wymagająca:

• uprawnień gazowniczych – kierownika robót i monterów spawalniczych z odpowiednimi świadectwami kwalifikacyjnymi,
• certyfikatów spawalniczych – zgodnych z normami branżowymi (PN-EN ISO 9606 dla spawaczy, PN-EN ISO 15614 dla technologii spawania rur stalowych transportujących gaz),
• akceptacji gestora sieci – Polska Spółka Gazownictwa wymaga zgłoszenia wykonawcy, weryfikacji uprawnień i nadzoru nad robotami,
• doświadczenia w pracach pod ruchem – realizacje w pasie drogowym wymagają zatwierdzonych projektów organizacji ruchu i prowadzenia prac z zachowaniem ciągłości komunikacji.

BORMA Technologie Bezwykopowe spełnia te wymogi i realizuje gazociągi (zarówno przyłącza, jak i sieci ŚC) w warunkach najtrudniejszych, w centrach miast, w pobliżu zabytków, pod drogami publicznymi.

Technologia HDD pod gazociąg ŚC – etapy realizacji

1. Projekt i uzgodnienia. Opracowanie dokumentacji technicznej, uzgodnienia z PSG, zarządcą drogi, konserwatorem zabytków (jeśli wymagane).
2. Lokalizacja uzbrojenia. Geofizyczne wykrywanie istniejących sieci, ręczne odkrywki kontrolne w punktach krytycznych.
3. Przygotowanie placu. Ustawienie wiertnicy, wykopy startowy i odbiorczy, zabezpieczenie strefy roboczej.
4. Przewiert pilotowy. Wykonanie otworu pilotowego głowicą sterowaną wzdłuż zaprojektowanej trajektorii, z monitoringiem DigiTrak.
5. Rozwiercanie. Poszerzenie otworu rozwiertakiem w drodze powrotnej do średnicy umożliwiającej wciągnięcie rury stalowej z izolacją.
6. Wciągnięcie rury przewodowej. Montaż rury stalowej z izolacją fabryczną na rozwiertaku i wciągnięcie przez wywiercony otwór.
7. Próby szczelności i wytrzymałości. Obowiązkowe próby zgodnie z procedurami PSG przed włączeniem gazociągu do sieci.
8. Włączenie do sieci, odtworzenie terenu. Wykonanie połączeń, odtworzenie chodnika z kostki, rekultywacja trawnika.

Przeciski i przewierty dla sieci gazowych – doświadczenie BORMA

BORMA Technologie Bezwykopowe realizuje prace dla branży gazowniczej, w tym:

• nowe odcinki gazociągów średniego i niskiego ciśnienia,
• przyłącza gazowe dla budynków jednorodzinnych, wielorodzinnych i obiektów komercyjnych,
• modernizacje istniejących sieci z wymianą rur metodą bezwykopową,
• przejścia gazociągów pod drogami, ciekami wodnymi, torami kolejowymi,
• pracę w zabudowie zabytkowej i terenach chronionych konserwatorsko.

Realizacja na ul. św. Anny w Lublińcu pokazuje, że nawet w najbardziej wymagających warunkach, centrum miasta, sąsiedztwo zabytku, gęsta sieć istniejącego uzbrojenia, technologia bezwykopowa pozwala wykonać gazociąg bez ingerencji w przestrzeń publiczną. Podobnie precyzyjnej technologii, choć w innym zastosowaniu, użyliśmy przy odwodnieniu wykopu igłofiltrami w Tarnowskich Górach.

FAQ

Czy gazociąg średniego ciśnienia można wykonać metodą bezwykopową?

Tak. HDD i przeciski sterowane są standardową technologią dla gazociągów ŚC w warunkach, gdzie wykop otwarty jest utrudniony, pod drogami, w centrach miast, w pobliżu zabytków, pod ciekami wodnymi. Wymagana jest rura stalowa z izolacją fabryczną zgodna ze standardami PSG.

Jakie odległości należy zachować przy przewiercie obok zabytku?

Każdy obiekt zabytkowy ma indywidualne wymogi, ale ogólną zasadą jest zachowanie odległości minimum 2–3 m od fundamentów oraz takiego prowadzenia trajektorii, by drgania i naprężenia od wiercenia nie przenosiły się na konstrukcję. W przypadkach szczególnych konserwator zabytków może narzucić dodatkowe warunki.

Czy do wykonania gazociągu potrzebne jest pozwolenie?

Tak. Nowy gazociąg wymaga projektu budowlanego, uzgodnień z PSG, zarządcą drogi, ewentualnie konserwatorem zabytków, a także zgłoszenia lub pozwolenia na budowę, w zależności od kategorii i zakresu inwestycji.

Co to jest DigiTrak FSD?

DigiTrak FSD to system nawigacyjny do przewiertów sterowanych produkowany przez Subsite Electronics (USA). Składa się z nadajnika umieszczonego w głowicy wiertniczej oraz odbiornika obsługiwanego przez lokalizatora na powierzchni. System pokazuje głębokość, pochylenie, kierunek i położenie głowicy w czasie rzeczywistym, umożliwiając precyzyjne prowadzenie trajektorii pod istniejącą infrastrukturą.

Czy przewiert pod ruchliwą ulicą wymaga jej zamknięcia?

Nie. Komory startowa i odbiorcza znajdują się poza jezdnią (w pasach zieleni, na chodnikach), a sama trajektoria przewiertu przebiega kilka metrów pod nawierzchnią. Ruch drogowy odbywa się bez zakłóceń.
